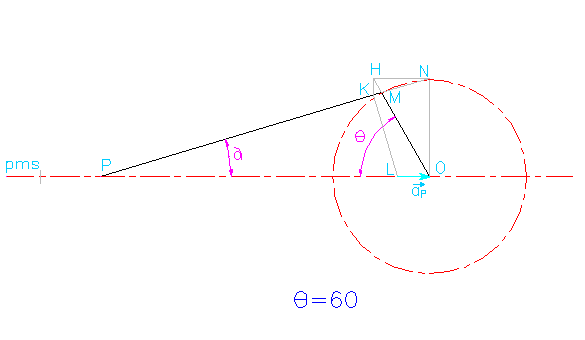

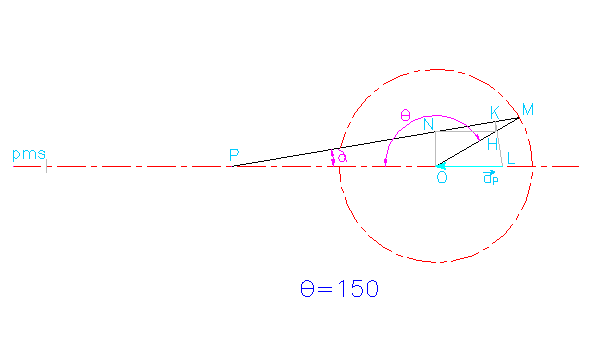

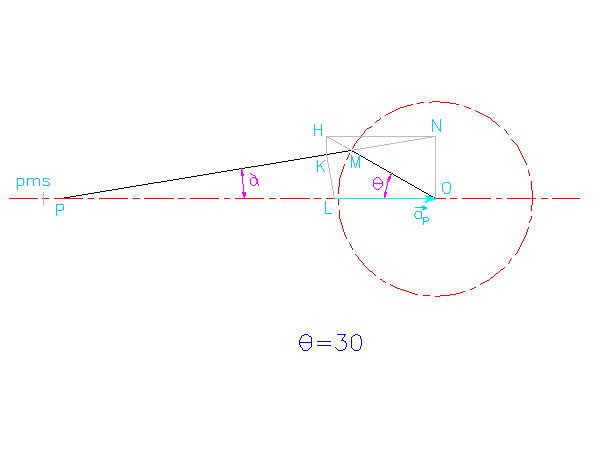

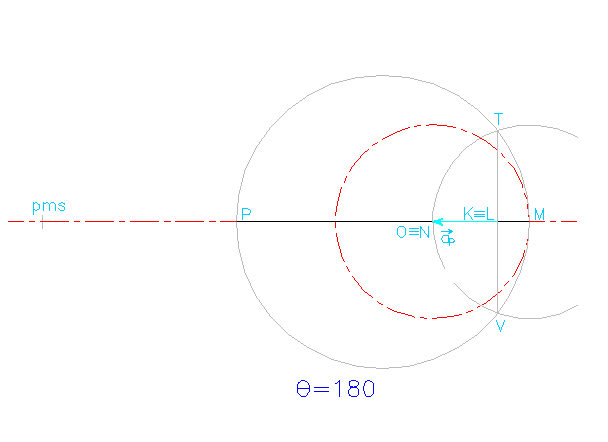

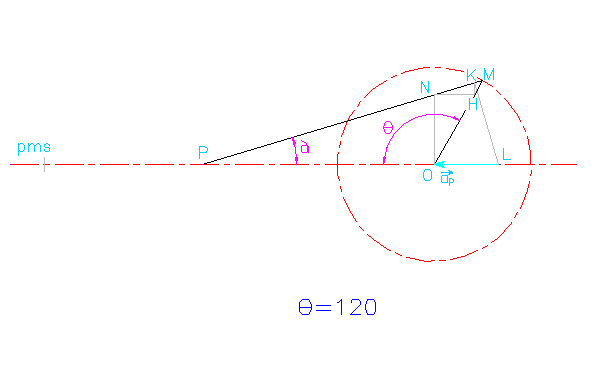

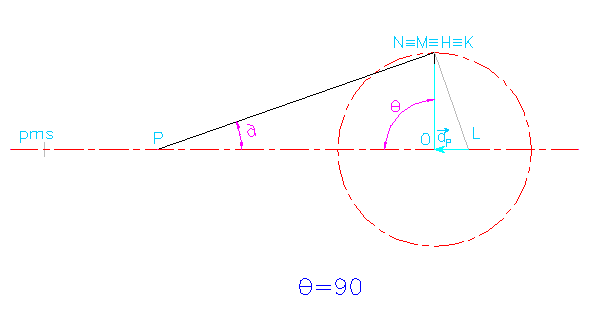

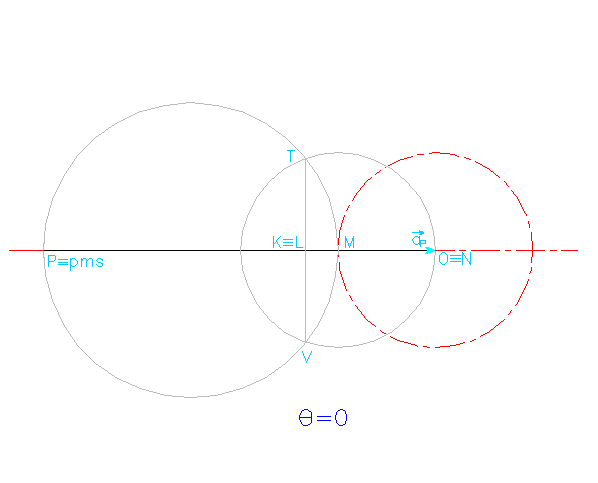

Riportiamo la costruzione grafica per la determinazione dell’accelerazione del piede di biella  per le configurazioni di q compreso tra 0° e 180° , da notare che tra 180° e 360° le costruzioni sono simmetriche e perciò superflue, inoltre si noti che per le configurazioni nei punti morti abbiamo adoperato la costruzione di Klein .
